CAO paramétrique · Étude pour impression 3D
Desk Swivel 01
Un support compact. Un assemblage lisible.
Étude personnelle originale · Conception, modélisation et images / PERRET 3D STUDIO
- Base 90 × 70 mm
- 3 pièces conçues pour impression
- CadQuery / Blender
Un petit objet.
Des choix dans chaque pièce.

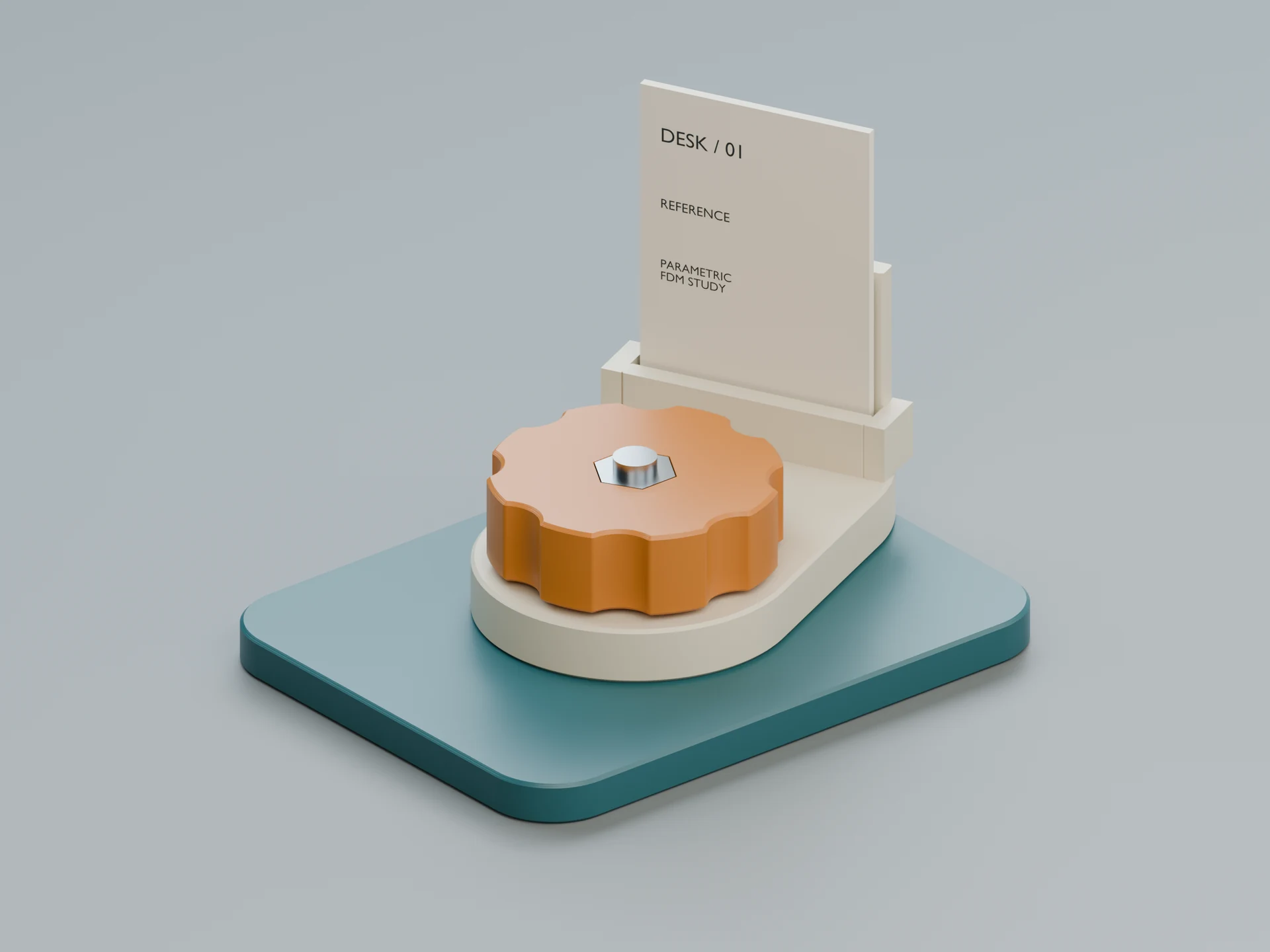

Concevoir un porte-fiche de bureau original autour de trois pièces à imprimer : une base, un rail pivotant et une molette. La base bleu canard et l’accent chaud distinguent les composants fixes et mobiles.

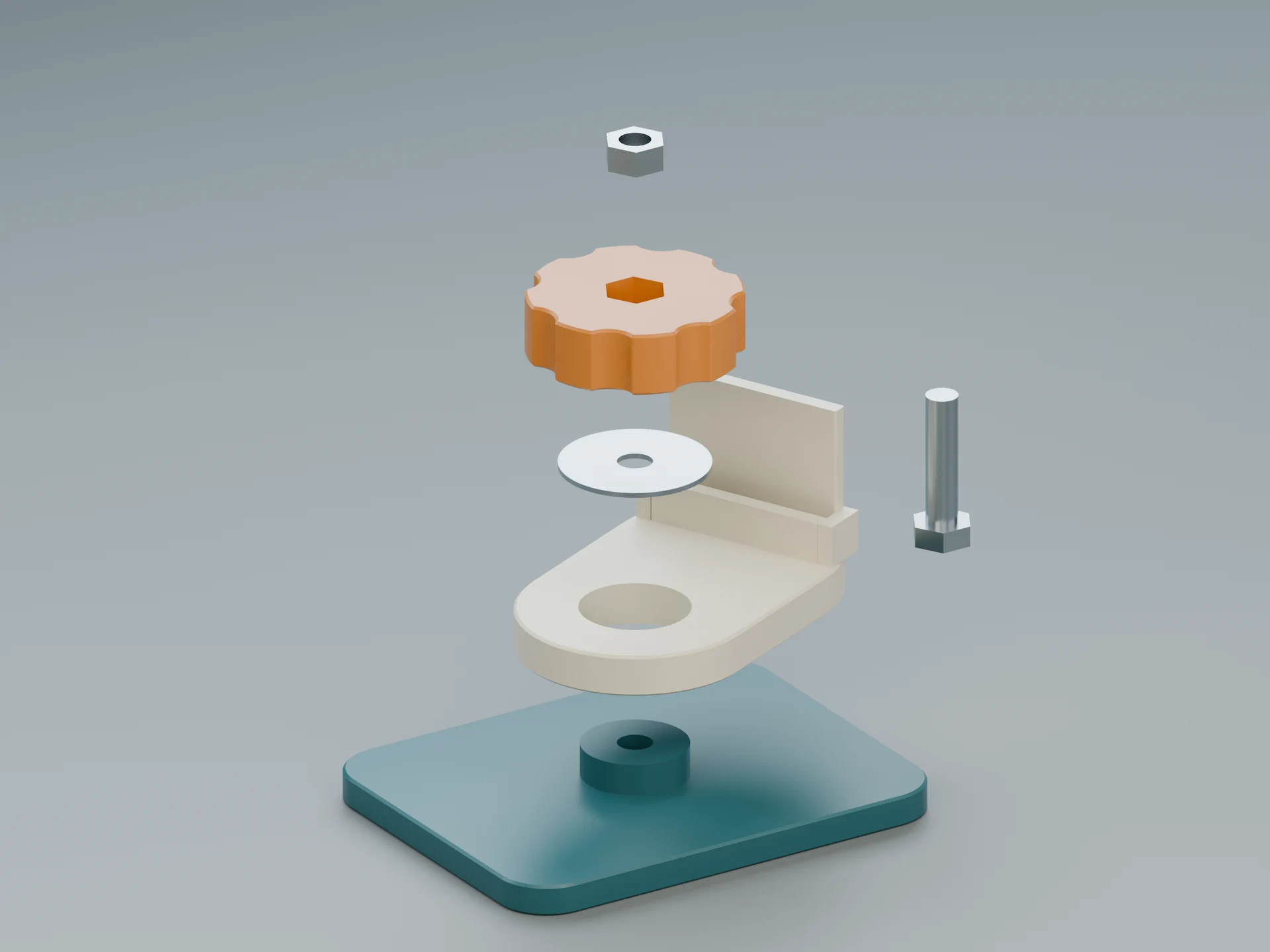

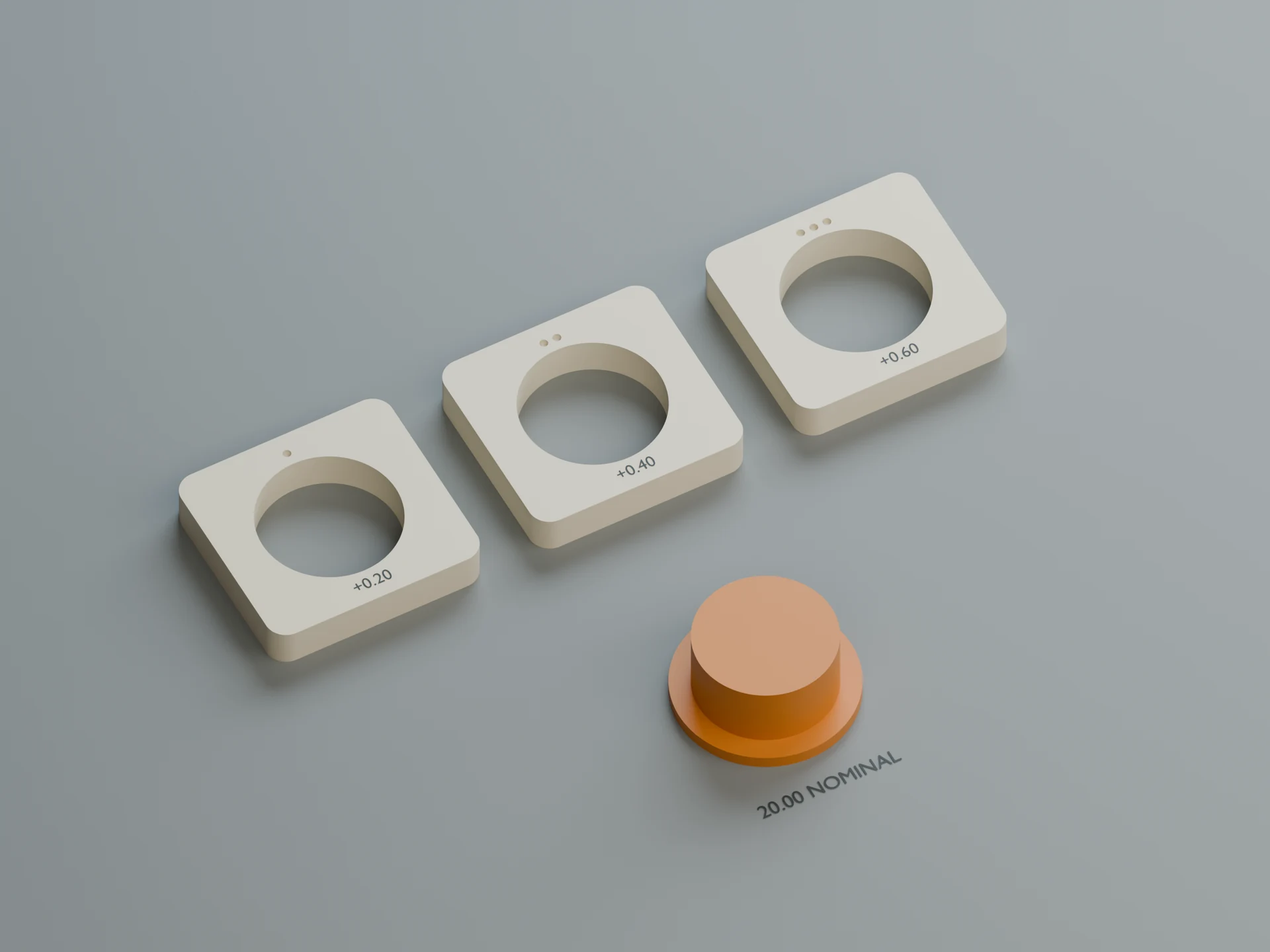

L’assemblage CAO, la vue éclatée et les éprouvettes rendent les choix de conception vérifiables. Sept maillages ont été tranchés individuellement avec CuraEngine ; les contrôles numériques ne remplacent pas une impression sur la machine prévue.
Préparation numérique uniquement : ajustement physique non testé. Serrage, stabilité et durabilité restent à vérifier. Visserie M6 illustrative ; aucune charge ou imprimabilité universelle garantie.
Le travail derrière la forme.

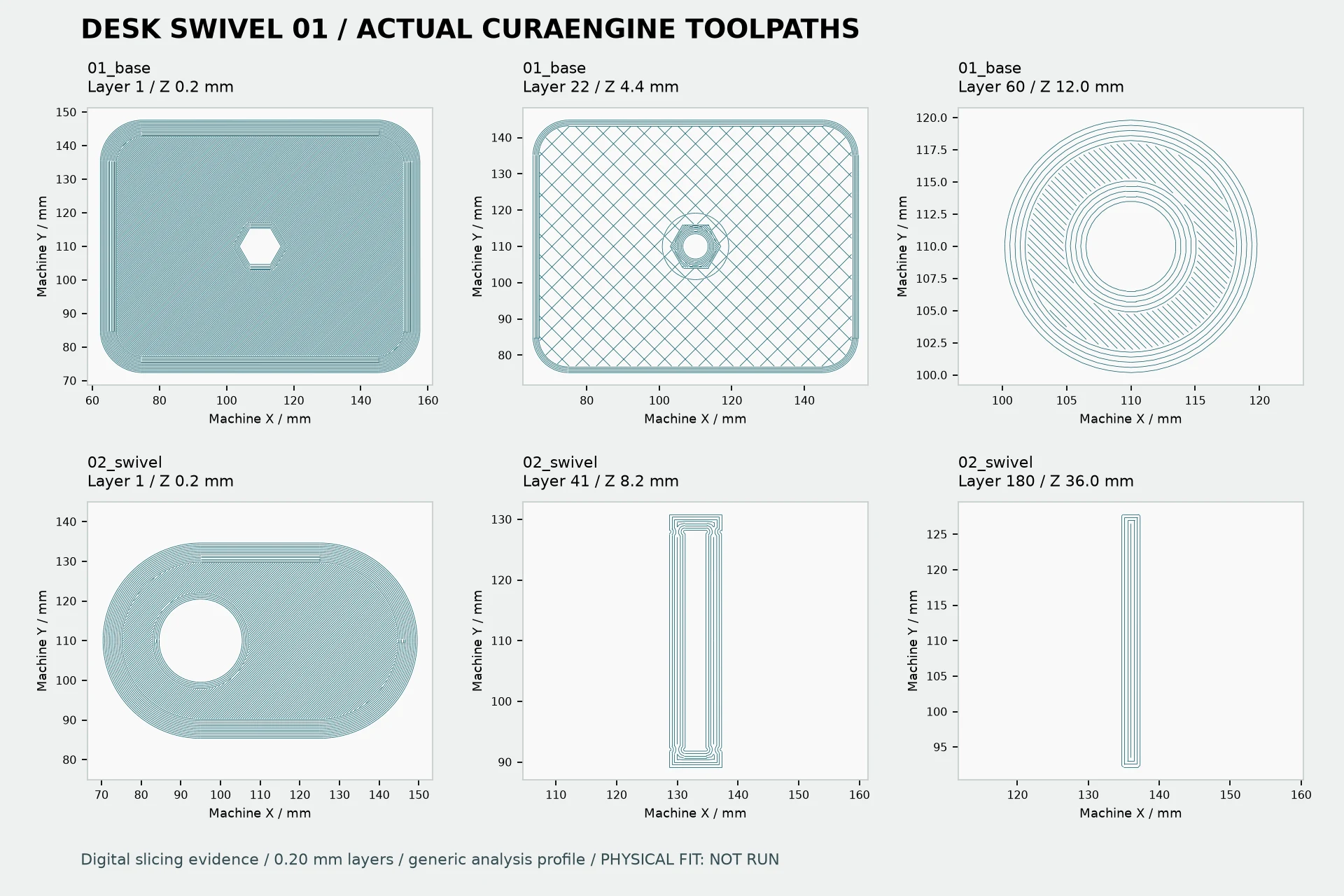

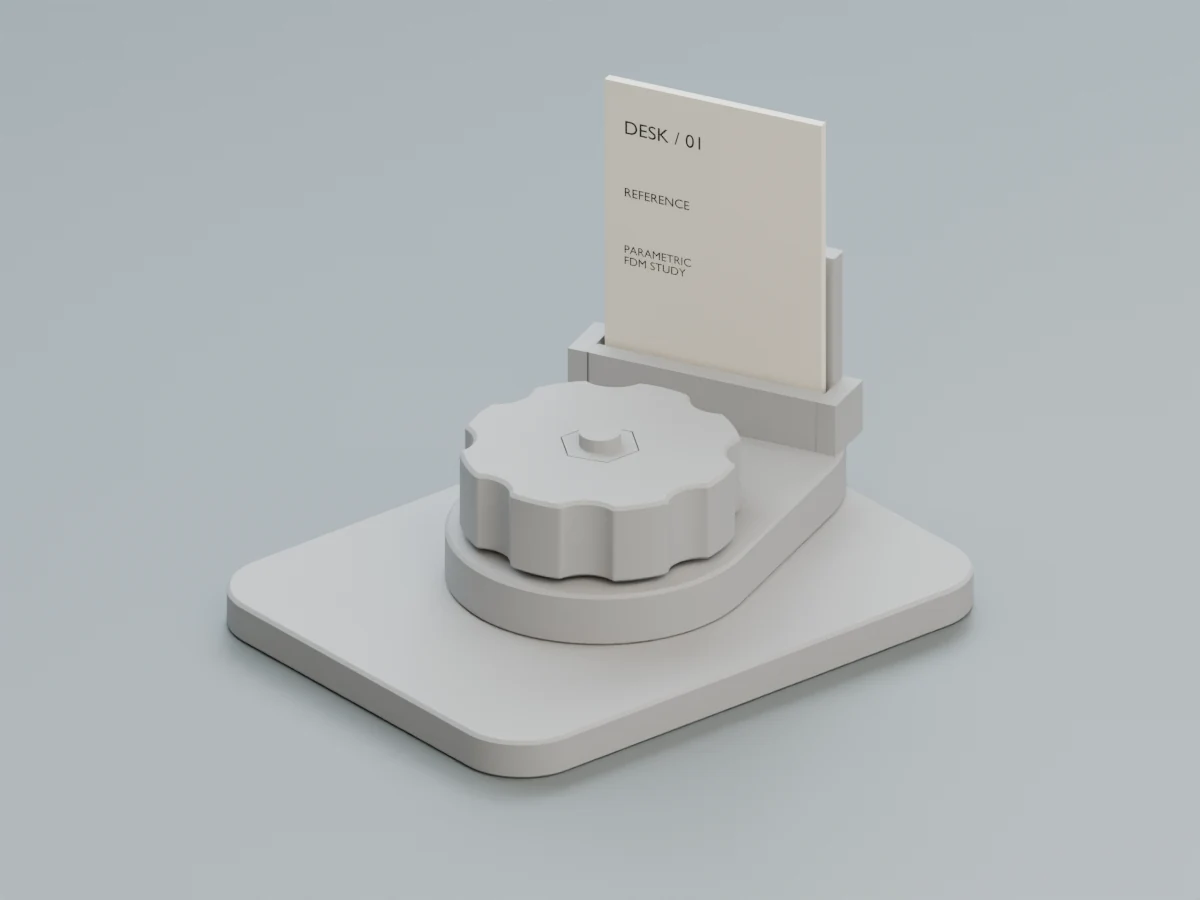

Examiner la forme sans matières, puis des trajectoires issues du tranchage réel. Ce sont des contrôles numériques, pas la photographie d’un prototype imprimé.
Ce que comprend l’étude
De l’image
aux sources éditables.
Cinq images Blender, scène éditable, assemblage et pièces STEP, sept maillages STL, éprouvettes d’ajustement et preuves de tranchage individuel.
Périmètre et validations restantes
Préparation numérique uniquement : ajustement physique non testé. Serrage, stabilité et durabilité restent à vérifier. Visserie M6 illustrative ; aucune charge ou imprimabilité universelle garantie.
Rendus Blender réels et contrôles numériques internes. L’approbation humaine finale reste en attente. Il s’agit d’une étude personnelle, pas d’une commande client.
